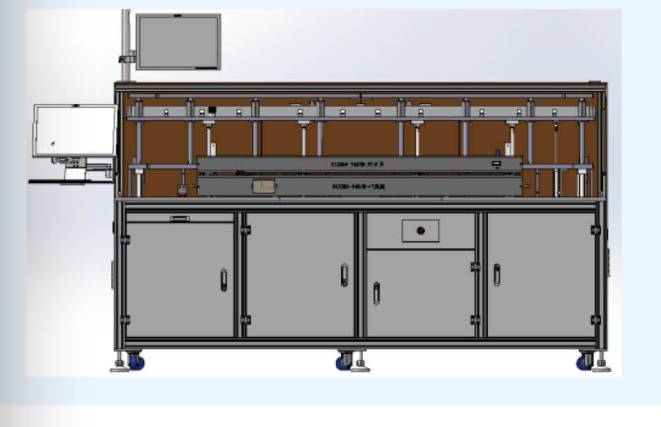

线束综测仪
一、系统描述
一款专为新能源FPC FPCA CC5等产品开发的测试设备，用于产品高压绝缘、漏电流、四线低阻等线路测试，NTC元件测试阻值、RT表对比、B值温度记录、温度对比、差值比较，可根据需求定制单PCS及多PCS扫描，数据储存及对接MES系统等，根据产品需求自行设定测试时间及步骤，高压低阻等多项目一次完成测试，直接显示测试结果，可根据产品制作不同的测试夹具、更换操作，可根据需求定制功能，如各种元件功能性测试、加热、振动等，兼容长2200m，宽220mm以下的FPC产品（超出可定制），测试点数256/512，单卡箱最大点数1024，可根据需求增加测试卡箱，最大可扩展6个卡箱，6144点

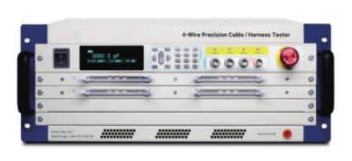

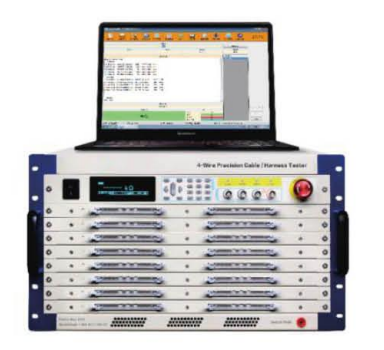

线束测试仪
二、测试功能内容
| 测试基本项目 | 测试辅组项目 |
| 短短路（OS）测试 | 巡点功能 |
| 瞬断测试自学习功能 | 校准功能 |
| 低阻导通测试 | 自学习功能 |
| 直流电阻测试 |
|
| LCR测试 |
|
| 二极管/稳压管测试 |
|
| 快速交直流耐压测试 |
|
| 绝缘测试功能 |
|
三、软件功能
| 功能项目 | 详细说明 |
| 项目管理功能 | 根据客户项目的不同，可分类管理设置项目，电脑硬盘决定容量 |
| 创建新的项目 |
| 测试前，首先要加载已有的项目 |
| 根据客户的需求，配置测试项目，设置测试参数 |
| 网段管理 | 可以配置多个测试段，每个测试段使用不同的测试参数 |
| 用户可以自由划分OS测试、绝缘测试、耐压测试等网段，方便实现各种灵活测试 |
| 用户可以给测试的点位命名，方便管理 |
| 系统功能模块 | 检测系统功能是否正常 |
| 根据用户的选择，显示点位信息 |
| 根据用户的选择，快速进行各种测试，方便调试 |
| 系统自动学习出当前连接中的导通网络，并且自动设定网络表，以及绝缘表 |
| 采集当前温度数据 |
| 测试功能 | 根据网络表中的配置，逐一进行导通测试，显示测试阻值 |
| 根据绝缘表中的配置，逐一进行绝缘测试，显示绝缘电阻，用户可以选择精度、快速二分、或自定义的方式进行测试 |
| 根据绝缘表中的配置，逐一进行耐压测试，显示漏电流值，用户可以选择精度、快速二分、或自定义的方式进行测试 |
数据保存及查询功能
| 每次测试完成时，会打印数据报表，报表格式可以定义，支持打印PDF及WORD格式 |
| 每次测试完成时，数据会保存到数据库中 |
| 用户可以再数据库中查询历史数据，打印数据报表 |
| 根据产品可以定制条码并打印 |
| 系统支持三级用户管理，分别是管理员、编程员、操作员，管理员可以使用系统的所有功能，编程员可以对项目进行配置管理，操作员仅可以加载项目并测试 |

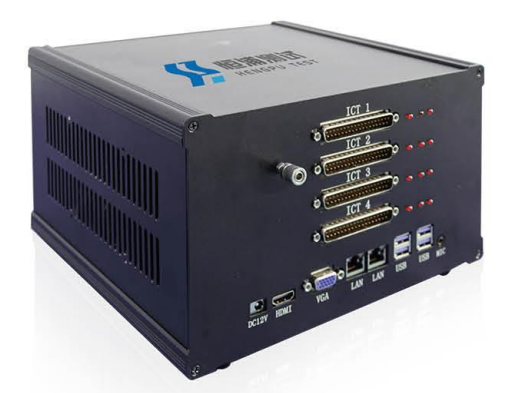

HP5000系列
