矢量网络分析系统
一、系统描述
多端口矢量网络分析测试系统，采用MPS（MUlti Port Switch 2或4端口矢量网络分析仪）扩展成为精确的多端口测试系统。可广泛应用于射频微波多端口器件或组件的研发、调试、生产测试。应用场景包括3行业各类天线、移动终端小天线批量生产、基站滤波器、双工器、多工器（带外抑制指标最高102dBc）、定向耦合器、双定向耦合器、混合耦合器、功分器（1分2，或1分多）、功率合成器、电桥、高速数据电缆（如HDMI、USB3.0、QSFP+、SFP+、MiniSAS等）、RFIC On-wafter Test、其他多端口射频微波器件。
二、功能分类
网分控制模块 | 支持安捷伦各系列网分型号，2、4端口通用，如E5071、E5063、P9372等 |

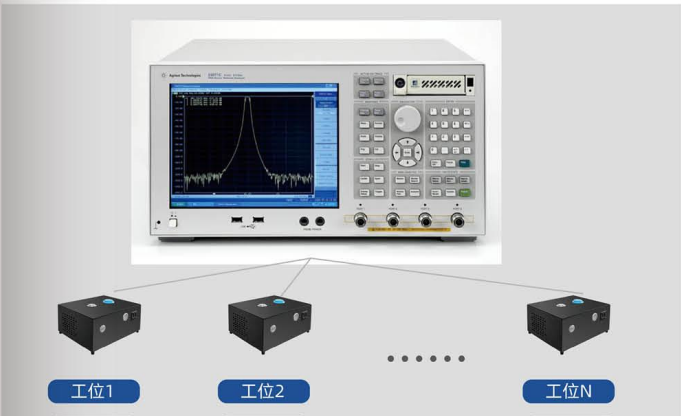

| 支持多通道设置，可实现单台网分的多工位并行测试，能提升网分的利用效率 |
| 软件开启网分自连，自动加载State |
| 根据固定文件自动配置测试参数，并加载到网分中，无需手动设置网分 |
| 测试波形高速抓获，自动判定PASS/FALL |
MonKey | 蜂鸣器、指示灯控制：PASS/FALL/连接状态/测试状态 |
| 按键触发控制：按下按键触发测试，连续按下停止测试 |
| 高灵敏度：触发测试延时小于100ms |
| 复位功能：按下复位设备状态即软件复位 |
| Fail产品无法连续测试 |
| 异常蜂鸣器报警功能 |
数据处理模块 | 根据客户提供模板生成指定数据格式 |
| 支持生成csv、xls、snp等文件格式 |
| 测试中异常记录保存，方便后续查询 |
| 文件生成格式可配置，可选择测试文件格式、内容等 |
| 良率、直通率的存储，及良率管控功能 |
智能工厂模块
| 扫码，等记录Code |
| 无条形码/二维码的产品，可以手动输入定义P/N |
| 能定义不同订单批次号 |
| 工厂SFC/SPC等系统对接 |
| 数据上传服务器 |
| 支持自动化测试方案 |

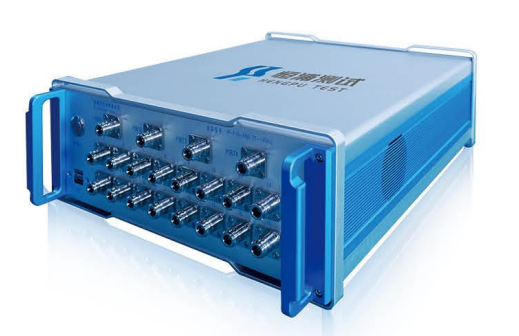

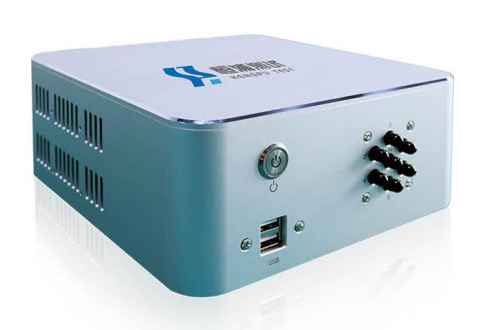

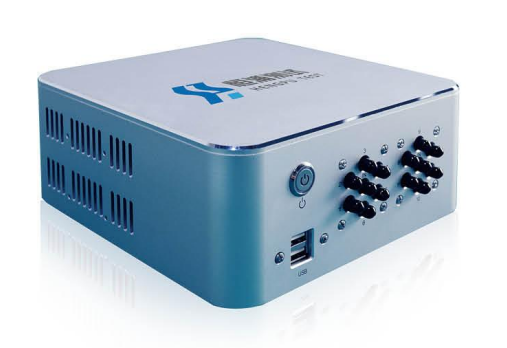

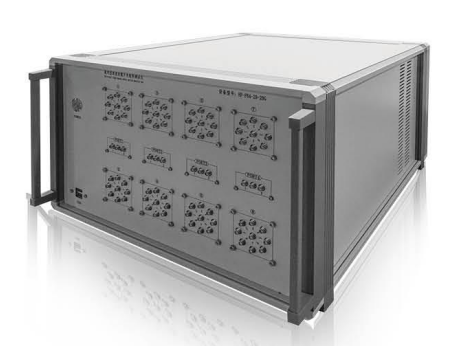

HPE-212A04N
HPE-206A04N-CI
HPS-416B44Y
HPE-464A05Y
硬件架构及测试流程

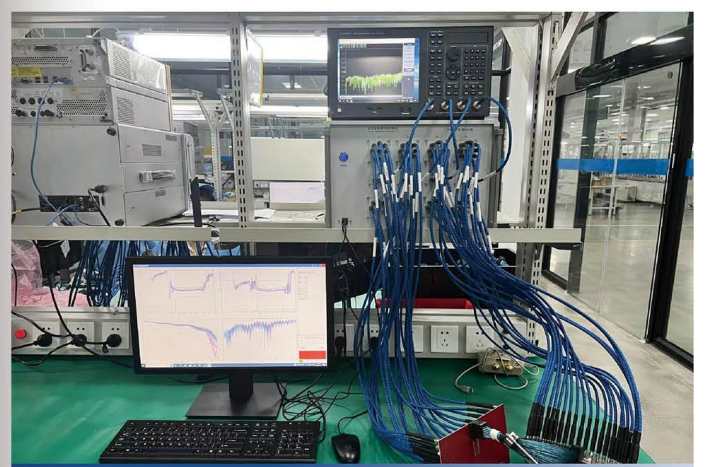

现场使用案例
